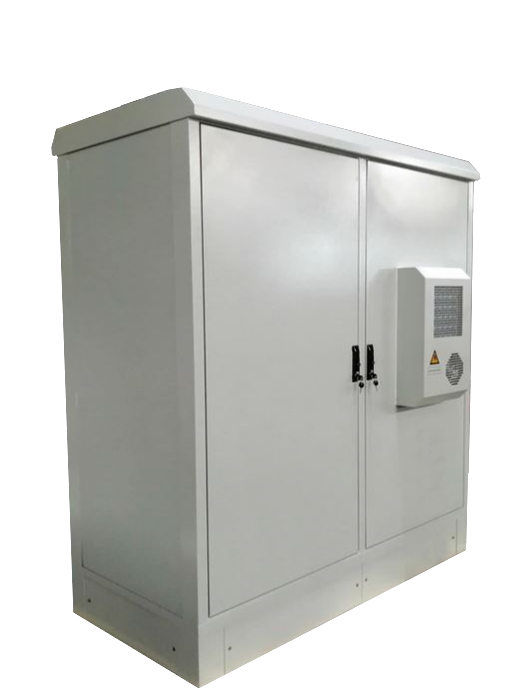

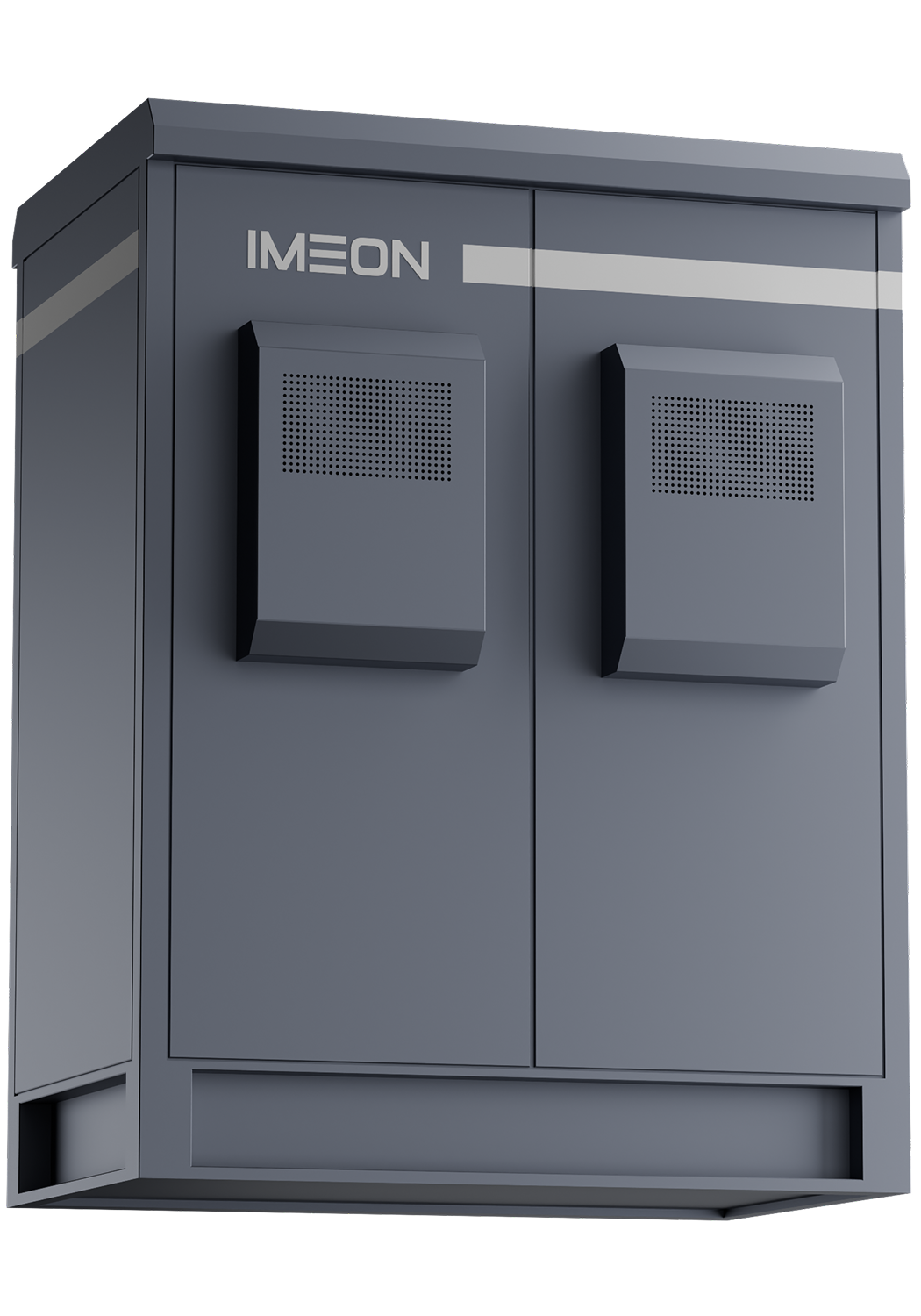

IMEON X-trem ESS
X-Trem ESS est un système tout en un destiné à être installé en extérieur. Il est parfaitement adapté aux conditions climatiques extrêmes et intègre, dans une seule armoire, l’ensemble des composants nécessaires au fonctionnement optimal d’une installation d’autoconsommation solaire. Disponible pour des puissances de 3 kW à 60 kW et parallélisable, IMEON X-Trem ESS peut être utilisé pour électrifier des sites isolés et pour des installations raccordées au réseau public de distribution d’électricité.
- Puissance PV de 2 kWc à 72 kWc
- Énergie stockée de 7.2 kWh à 125 kWh
- Mise en parallèle jusqu’à 4 unités
- Garantie jusqu’à 10 ans
- Installation ultra-simplifiée
Armoire IP55 tout en un !
La solution IMEON X-Trem ESS est adapté aux conditions climatiques extrêmes !
Des solutions pour tous vos projets !
IMEON ENERGY dispose de produits adaptés à la taille de vos différents projets !
Les solutions X-Trem d'IMEON ENERGY permettent d'électrifier les zones dans lesquelles le réseau public de…
add
La gamme X-Trem ESS, et particulièrement les modèles de 18 kW à 60 kW, conviendront…
add
De part son architecture, la gamme de produits X-Trem ESS d'IMEON ENERGY est parfaitement adaptée…
add
Les modèles X-Trem ESS de 3 kW et 9 kW conviennent parfaitement aux installation solaires…
addInstallation ultra simplifiée !
L’ensembles des composants nécessaires intégrés dans une armoire prête à raccorder !
Modulable
Au delà des solutions standards de 3 kW à 60 kW proposées au catalogue, le bureau d’étude d’IMEON ENERGY peut étudier des solutions sur mesure pour répondre à des demandes spécifiques pour des projets allant jusqu’au MW de puissance. Les solutions proposées peuvent répondre à différents types de besoin: électrification de sites isolés, installations solaires pour l’autoconsommation avec batteries (raccordé au réseau), peak-shaving, rétrofit d’installation solaires existantes, etc… N’hésitez pas à nous contacter pour nous exposer votre besoin.
Environnements extrêmes
X-Trem ESS, développée par les équipes R&D d’IMEON ENERGY, est une solution “all-in-one” intégrée dans une armoire climatisée permettant des mises en œuvre dans des lieux aux conditions climatiques ou environnementales difficiles (air salin, poussière, chaleur). Le système de maintien en température optimale permet d’utiliser l’électronique de puissance et les batteries dans des conditions adéquates afin d’optimiser la durée de vie des différents composants de la solution.
OS. One
La solution X-Trem ESS d’ IMEON ENERGY, dédiée aux applications d’autoconsommation solaire avec batteries, intègre le système d’exploitation OS. ONE. Grâce à son interface intuitive, le paramétrage du système complet est ultra-simplifié. L’installateur peut modifier rapidement des paramètres tels que les priorités d’utilisation de l’énergie solaire et la profondeur de décharge autorisée de la batterie. OS. One est accessible à partir d’un ordinateur, d’une tablette ou d’un smartphone via WiFi ou Ethernet.
Spécifications techniques IMEON X-Trem ESS
X-Trem 3 |
X-Trem 9 |
X-Trem 18 |
X-Trem 27 |
X-Trem 60 |
||
RESEAU |
||||||
Puissance nominale |
3 kW |
9 kW |
18 kW |
27 kW |
60 kW |
|
Tension / Fréquence |
230 Vac / 50 Hz |
3/N/PE, 230/400 Vac / 50 Hz, 60 Hz |
||||
Injection réseau |
Paramétrable |
|||||
Priorités sources d’énergie |
Paramétrable |
|||||
SOLAIRE |
||||||
Puissance installée max |
4 kWc |
12 kWc |
24 kWc |
36 kWc |
72 kWc |
|
Nombre d’entrée(s) MPPT |
1 |
2 |
4 |
6 |
6 |
|
Plage de tension MPPT |
120 – 480 Vdc |
380 – 750 Vdc |
380 – 750 Vdc |
380 – 750 Vdc |
200 – 800 Vdc |
|
Courant max |
18 A |
18 A |
18 A |
18 A |
28 A |
|
Tension max |
560 Vdc |
850 Vdc |
850 Vdc |
850 Vdc |
1000 Vdc |
|
BATTERIE |
||||||
Type de cellules |
Lithium Fer Phosphate (LiFeP04) |
|||||
Énergie stockée |
7.2 kWh |
19.2 kWh |
38.4 kWh |
57.6 kWh |
125 kWh |
|
Plage de tension |
45 – 54 Vdc |
45 – 54 Vdc |
45 – 54 Vdc |
45 – 54 Vdc |
392 – 504 Vdc |
|
Puissance de charge max |
3 kW |
9 kW |
18 kW |
27 kW |
60 kW |
|
Courant recommandé |
0.5 C |
|||||
Courant maximum |
1 C |
|||||
Rendement de charge max |
93 % |
93 % |
93 % |
93 % |
98 % |
|
Charge batterie |
Paramétrable |
|||||
Décharge batterie |
Paramétrable |
|||||
Nombre de cycles* |
4000 |
8000 |
||||
BACK-UP |
||||||
Disponibilité |
Standard |
Option |
||||
Temps de transfert |
13 ms |
2 s |
||||
Puissance nominale |
3 kW |
9 kW |
18 kW |
27 kW |
60 kW |
|
Tension / Fréquence |
230 Vac / 50 Hz |
3/N/PE, 230/400 Vac, 50 Hz, 60 Hz |
||||
Courant nominal (par phase) |
13 A |
13 A |
26 A |
39 A |
90 A |
|
PROTECTIONS ELECTRIQUES |
||||||
Réseau |
Disjoncteur différentiel, Parafoudre |
|||||
Solaire |
Sectionneur(s), fusible(s), parafoudre(s) |
|||||
Batterie |
Disjoncteur DC |
|||||
Back-up |
Disjoncteur différentiel, commutateur de sources |
|||||
SPECIFICATIONS GENERALES |
||||||
Classe de protection |
IP 55 (installation en extérieur ou en intérieur) |
|||||
Dimensions (mm)
|
750*750*1650 |
900*900*2150 |
900*900*2150 |
900*1900*2150 |
1210*1900*2150 |
|
Poids |
164 kg |
333 kg |
544 kg |
866 kg |
1250 kg |
|
Technologie |
TL (sans transformateur) |
|||||
Communication |
CAN / Contact sec / Modbus |
|||||
Conditions d’utilisation |
Taux d’humidité : 0 à 100%, Température: -30 à +60°C |
|||||
Garantie |
5 ans, extension optionelle à 10 ans |
|||||
(*) Varie en fonction des conditions de fonctionnement – données fournies dans des conditions d’essai standard : courant max. 0,5C, 25°C, 80% DOD
