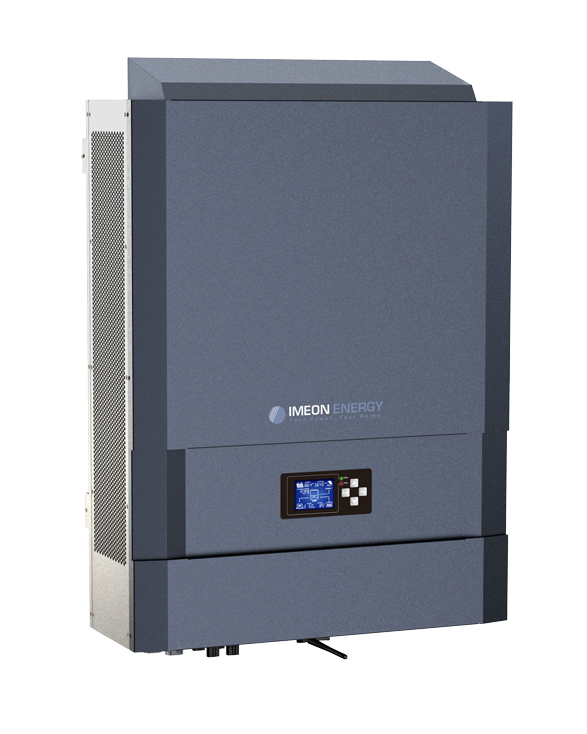

onduleur IMEON 9.12 - face avant

Onduleur hybride IMEON 9.12

L’onduleur solaire hybride IMEON 9.12 est destiné aux installations photovoltaïques triphasées pour l’autoproduction avec stockage. Cet onduleur solaire hybride de 9kW est parfaitement adapté aux applications tertiaires, industrielles et à l’habitat collectif. Il fonctionne dans toutes les configurations : Smart-Grid / Off-Grid / Back-Up / On Grid.

  • Puissance photovoltaïque de 4 à 12kWc
  • Capacité de stockage de 5 à 100KWh
  • Wifi et Web serveur intégré
  • Compatibilité batteries lithium-Ion
  • Garantie Jusqu’à 20 ans

OS. ONE

Paramétrer un onduleur photovoltaïque IMEON pour votre maison autonome est un jeu d’enfant grâce à l’interface OS. ONE d’IMEON ENERGY : à l’aide d’un navigateur web, vous pouvez modifier en quelques clics les priorités d’utilisation de l’énergie solaire et de la batterie. Accessible en WiFi ou via le port Ethernet de l’onduleur IMEON, l’interface fonctionne aussi bien sur ordinateur que sur tablette ou smartphone.

Accessoires IMEON 9.12

L’ onduleur hybride triphasé solaire IMEON 9.12 est associé à une gamme d’accessoires et à une connectique fiable et sécurisante afin de simplifier l’installation. Robustes et pratiques, ces accessoires contribuent à la qualité des onduleurs hybrides IMEON ENERGY.

connecteurs-grid

Connecteur réseau pour IMEON 9.12

connecteur-batterie

Connecteur batterie Imeon 9.12

connecteur-MC4

Connecteurs MC4

smart-meter-triphase

Smart meter triphasé

Téléchargez vos applications préférées !

Imeon Energy développe en permanence des applications pour vous aider à exploiter au mieux les capacités de votre onduleur solaire hybride. Ces applications permettront à votre IMEON d’intégrer en permanence les toutes dernières technologies.

Avec IMEON, vous serez surpris par les possibilités de votre onduleur !

Imeon app grid export control
Voice connect
Imeon app weather coupling
Imeon app phase meter correction
imeon application ai care
imeon application smart load
Imeon app forecast consumption
Imeon app DRED
imeon application setup wizard
imeon application ve charger

Spécifications techniques IMEON 9.12

Téléchargement

Réseau AC (ON-GRID et OFF-GRID)

  • Puissance nominale de sortie

    9 000 W

  • Puissance maximale de sortie (3sec)

    12000 W

  • Tension / Fréquence AC (entrée & sortie)

    3/N/PE; 230/400 Vac (±15 %) / 50 Hz, 60 Hz (±5 Hz)

  • Courant nominal de sortie

    13 A / phase

  • Courant d’entrée maximal

    17,5 A / phase

  • Injection réseau

    Paramétrable (oui par défaut)

  • Priorités sources d’énergie

    Paramétrables ( PV / Stockage / Réseau )

Installation solaire

  • Puissance d’entrée PV

    Jusqu’à 12 000 Wc (1)

  • Nombre d’entrée MPPT

    2

  • Plage MPPT

    380 V – 750 V

  • Courant d’entrée maximal

    2 x 18 A

  • Tension d’entrée maximale

    850 V

  • Rendement maximum

    DC vers AC : >95,5% (94,5% EU)

Batteries et charge

  • Tension nominale

    DC 48 Vdc

  • Plage de tension DC

    42 – 62 Vdc

  • Courant maximal de décharge

    200 A

  • Courant maximal de charge batterie

    160 A

  • Type de batteries

    Lead-acid, Lithium(2)

  • Courbe de charge

    3-phase (Bulk / Absorption / Float)

  • Rendement maximum

    PV -> batterie : >94% / Batterie <–> AC : >93%

  • Charge batterie

    Paramétrable ( seuils / plages horaires multiples via AC Grid)

  • Décharge batterie

    Paramétrable ( 2 seuils selon disponibilité du réseau )

Spécifications générales

  • Dimensions (l x h x p )

    580 x 800 x 240 mm / 22.85 x 31.5 x 9.45 inch

  • Classe de protection

    IP 20 (indoor installation)

  • Poids

    46 kg

  • Technologie

    TL (transformless)

  • Mode de fonctionnement

    Smart grid / Back up – UPS / Off grid / On grid / VPP Ready

  • OS / Processeur

    OS: Linux Debian – CPU: ARM Cortex (Texas Instrument) 32 bits
    RAM : 8 Go de stockage – Intelligence Artificielle embarquée – IOT Ready

  • Communication – Monitoring – E/S

    Wifi 802.11 b/g/n 2.4 GHz – 2 USB 2 – 1 Ethernet IP – Technologie OTA(4)
    1 CAN bus – 2 RS485 – 1 relais 230V 16A
    4 entrées analogiques : 1 sonde de température – 3 mesures de courant

  • Conditions d’utilisation

    Taux d’humidité : 0 à 90 % sans condensation,
    T°C: -20 à + 50°C, puissance dégradée >40°C (15W/°C)

  • Conformité

    EN 62109-2 / EN 62109-1  / EN 62040-1  / DIN V VDE V 0126-1-1 (+VFR2019) / VDE-AR-N 4105 / EN 50438 DIN VDE V 0124-100 / Synergrid C10/11 / TF3.2.1 / AS4777.2 / AS4777.3 / CEI- 0 21 / RD 1699

  • Garantie

    10 ans (3) / Extension 20 ans (en option)
